Für alle Träumer, Planer, Entscheider und Visionäre:

Wir haben die perfekte Lösung zur Versorgungstechnik für Ihr Flughafenprojekt, weil

  • Sie mit uns die beste Entscheidung für Ihre Zukunft treffen.
  • wir Ihnen die größte, mögliche Freiheit schenken.
  • Sie mit uns auf Nummer sicher gehen.
  • wir von Anbeginn an Ihrer Seite stehen.
  • die neue Generation unserer Pit-Systeme Ihnen alles bietet, worauf es ankommt!

Aber der Reihe nach...

Collage
Laserkopf

MERZ GMBH – Das Potenzial unserer Unternehmensgruppe

Die systemische Unternehmensorganisation hält für uns wertvolles Potenzial bereit: Unsere Produkte, unsere Fertigung und unser Service profitieren von den Synergieeffekten. Ihr Vorteil: Sie kommen mit unseren Pit-Systemen in den Genuss von der Leistungsfähigkeit und dem Know-how einer ganzen Unternehmensgruppe.

Flugzeug

Das Erfolgsgeheimnis von MERZ

AGIL, FLEXIBEL UND REAKTIONSSCHNELL

Die MERZ GmbH gilt als besonders flexibler Partner für Flughafenplaner und Großinstallateure dank der eigenen Fertigung inklusive hauseigener Blechverarbeitung. Die flexiblen Anschluss- und Bestückungsmöglichkeiten und die Möglichkeit zur Nach- oder Umrüstung schenken Ihnen die größtmögliche Freiheit.

KUNDENORIENTIERUNG

Unser Fokus: eine konsequente Kundenorientierung! Im Zentrum stehen Sie und Ihre Bedürfnisse. Wir beraten Sie in einem ehrlichen, partnerschaftlichen Dialog und entwickeln mit Ihnen das Lösungskonzept, das zur Ihrem Projekt passt.

WIRTSCHAFTLICH­KEIT UND QUALITÄT

Hochwertige Materialien, kompetente Mitarbeiter und eine präzise Fertigung am Standort Deutschland gewährleisten unseren hohen Qualitätsstandard. Das und ein vernünftiges Preis-Leistungs-Verhältnis ist ein wesentlicher Grund für die hohe Wirtschaftlichkeit unserer Produkte. Unsere Pit-Systeme zeichnen sich durch eine lange Lebensdauer und eine robuste Konstruktion aus. Dadurch entstehen weniger Servicekosten und weniger Ausfallzeiten. Qualität aus deutscher Fertigung zahlt sich aus!

SICHERHEIT

Wir sorgen für eine hohe Betriebs- und Funktionssicherheit unserer Pit-Systeme und die Einhaltung aller nationalen und internationalen Sicherheitsbestimmungen. Eine moderne Fertigung, hochwertige Materialien und eine kompromisslose Qualitätssicherung gewährleisten zuverlässige Produkte in ausgezeichneter, patentierter Qualität. Die langjährige Zufriedenheit unserer Kunden und das kontinuierliche Wachstum des Unternehmens sind Belege dafür.

SERVICE UND WARTUNG VOM HERSTELLER

Von der Planung über den Einbau bis hin zur Wartung stehen Ihnen unsere Experten jederzeit mit Rat und Tat zur Seite. Wenn auch selten notwendig, so ist es doch von Vorteil, dass MERZ für seine Unterflursysteme einen hauseigenen Wartungsservice anbietet. Geschultes Fachpersonal sorgt somit schnell und effektiv für eine langjährige Nutzung und höchste Lebensdauer.

Lösungen für alle Flughafenzonen

Wir von der MERZ GmbH bieten Ihnen die ideale Versorgungstechnik für alle Flughafenbereiche. Von den Global Playern unter den Flugzeugherstellern und Fluglinien über internationale Flughäfen bis hin zum Militär setzen unsere Kunden auf unsere professionelle Technik. Wir bieten flexible Lösungen, die Ihren Planungszielen keine Grenzen setzen. Schnell, individuell und zuverlässig!

Die neue Generation der MERZ Pit-Systeme

Als einer der europäischen Marktführer im Bereich Unterflursysteme setzen wir uns für eine zukunftsweisende Weiterentwicklung der Flughafentechnik ein. Wir haben unsere Pit-Systeme komplett überarbeitet und beispielsweise den bisher verwendete Werkstoff Aluminium bei allen tragenden Teilen durch Edelstahl ersetzt und ein neues Sicherheitskonzept realisiert. Setzen Sie jetzt mit der neusten Generation der MERZ Pit-Systeme auf eine erfolgreiche Zukunft!

Qualität „Made in Germany“

Bei unseren Pit-Systemen handelt es sich um hochwertige Qualitätserzeugnisse „Made in Germany“. Kontinuierliche Entwicklungs- und Innovations­arbeiten gewährleisten Geräte auf dem neusten Stand der Technik.

Kostensparender Ressourceneinsatz

Sparen Sie Zeit und Geld: Die notwendigen Anschlüsse stehen vor Ort immer einsatzbereit zur Verfügung. Die durchdachte Technik macht unsere Pits äußerst pflegeleicht, wartungsarm und langlebig. Die geschlossenen Pit-Systeme ermöglichen es, den zur Verfügung stehenden Raum optimal zu nutzen, da sie begehbar und bis 90 Tonnen befahrbar sind.

Intelligenter, modularer Aufbau für individuelle Ausführungen

Da wir Entwickler, Hersteller und Monteur sind, bieten wir Ihnen die größtmögliche Freiheit: Der durchdachte, modulare Aufbau unserer Pit-Systeme ermöglicht eine variable doppelseitige Bestückung, welche Sie bei MERZ frei nach Ihrem Bedarf konfigurieren können. Dieser Umstand hat einen weiteren Vorteil: Nach- oder Umrüstungen sind jederzeit möglich.

Ihre bequeme Komplettlösung!


Die MERZ Pit-Systeme werden durch Systemschächte komplettiert. Diese sind bei MERZ monolithische (aus einem Guss) Betonkammern zum Einbau ins Erdreich und zur Aufnahme der Gerätesäule. Das Material Beton hat deutliche Vorteile, wenn es um die Regulierung von Nässe geht. Auf Wunsch können wir den Systemschacht auch direkt vor Ort gießen. Neu im Sortiment ist der Stahlschacht für die Pit-Systeme, dieser wird zusammen mit dem Pit-System angeliefert und ist eine günstigere Alternative. Somit sind wir immer Ihr direkter Ansprechpartner für den gesamten Einbau.

Pop-Up Pit

Mit Hilfe des Gegengewichtsmechanismus kann das Bodenpersonal die Säule beim Pop-Up Pit leicht in die perfekte Arbeitshöhe bringen, sodass das Flugzeug schnell und zuverlässig an die Versorgung gekoppelt werden kann.

VORTEILE

  • Leichter Zugang zu allen Versorgungsmedien auf praktischer Arbeitshöhe
  • Sicheres, leichtes Öffnen, Schließen und Ausfahren über einen verstellbaren Gegengewichtsmechanismus
  • Sofort betriebsbereit, sobald das Gerät ausgefahren ist
  • Der Betonschacht kann bereits im Vorfeld produziert oder bei Bedarf vor Ort gegossen werden
  • Bei Nichtgebrauch der Anlage wird sie in den Boden eingefahren und vermindert so die Unfallgefahr
  • Belastungsklasse EN124 F900

KOMPONENTEN

  • Gegengewichtsmechanismus
  • Oberfläche: rutschhemmendes Riffelblech

OPTIONEN

  • Mit bis zu vier 400-Hz-Andienkabeln (90 kVA) inkl. Kabeln und Haltern
  • Wartungsdeckel / -schacht
  • Versorgungseinrichtungen nach Kundenwunsch, z. B. mit Druckluft-, Wasser-, Abwasser-, Datenanschluss
  • Heizgerät, Wasserstandswarner und Schmutzwasserpumpe

VERSIONEN

  • Einseitige Variante oder doppelseitige Variante
  • Explosionssicher
  • Sandgeschützt
Tabelle
Zeichnung

Hatch Pit

Der Hatch Pit offenbart durch einfaches Aufklappen alle benötigten Andienkabel mit einem Handgriff, so dass das Flugzeug schnell und zuverlässig an die Versorgung gekoppelt werden kann.

VORTEILE

  • Leichter Zugang zu oberirdischen Versorgungsmedien Sicheres und leichtes Öffnen und Schließen über einen verstellbaren Gegengewichtsmechanismus
  • Bei offenem Deckel ist das Gerät sofort betriebsbereit
  • Der Betonschacht kann bereits im Vorfeld produziert werden oder bei Bedarf vor Ort gegossen werden
  • Bei Nichtgebrauch der Anlage ist alles sicher im Boden verschlossen und vermindert so die Unfallgefahr
  • Belastungsklasse EN124 F900

KOMPONENTEN

  • Gegengewichtsmechanismus
  • Oberfläche: Rutschhemmendes Riffelblech

OPTIONEN

  • Mit bis zu vier 400-Hz-Andienkabeln (90 kVA) inkl. Kabeln und Haltern
  • Wartungsdeckel / -schacht
  • Versorgungseinrichtungen nach Kundenwunsch, z. B. mit Druckluft-, Wasser-, Abwasser-, Datenanschluss
  • Heizgerät, Wasserstandswarner und Schmutzwasserpumpe

VERSIONEN

  • Explosionssicher
  • Sandgeschützt

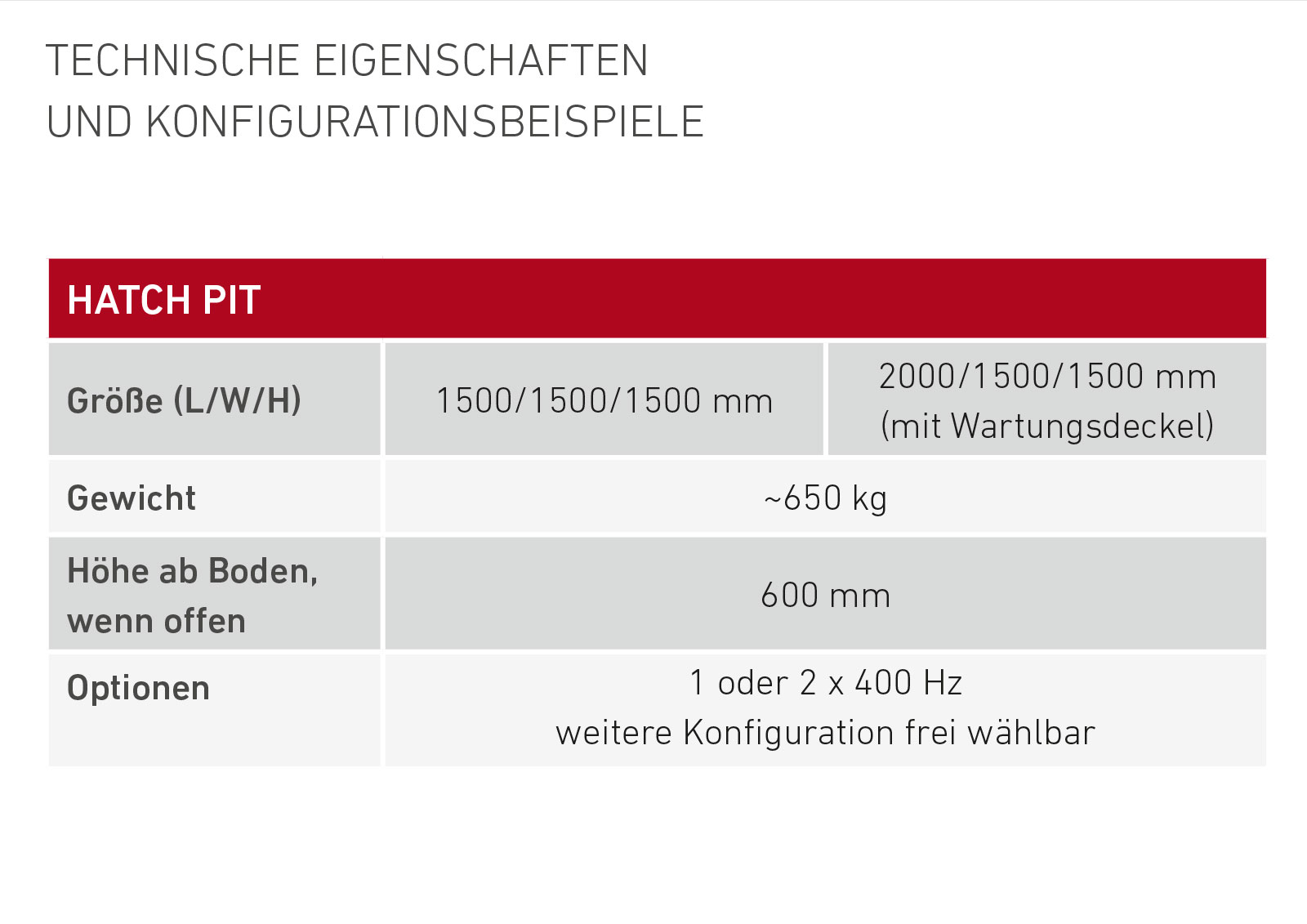

Tabelle
Zeichnung

MSA CONNECTOR – MERZ SYSTEM AIRPORT

Anschlusstechnik für Flugzeuge von den dynamisch-flexiblen Profis für Unterflursysteme und Industriesteckvorrichtungen



Collage
Laserkopf

MSA CONNECTOR 400Hz Moderne und sichere Stromversorgung für Flugzeuge

LONG LIFE

extreme Abriebfestigkeit der Nase

CONDUCTIVITY

CuTeP-Kontakte für bestmögliche Leitfähigkeit

SERVICEZEIT- UND KOSTENMINIMIERUNG

einfache, wartungsfreundliche Konstruktion

DER MSA CONNECTOR SETZT NEUE MASSSTÄBE:

Extra große Anschlussräume verkürzen die Montagezeit auf ein Minimum. Hochwertigste Materialien sorgen für extreme Langlebigkeit der Verschleißteile. Die konkurrenzlos servicefreundliche Konstruktion reduziert den Wartungsaufwand und spart wertvolle Zeit und Kosten.

MSA CONNECTOR 400HZ ÜBERZEUGEND IN JEDEM DETAIL …

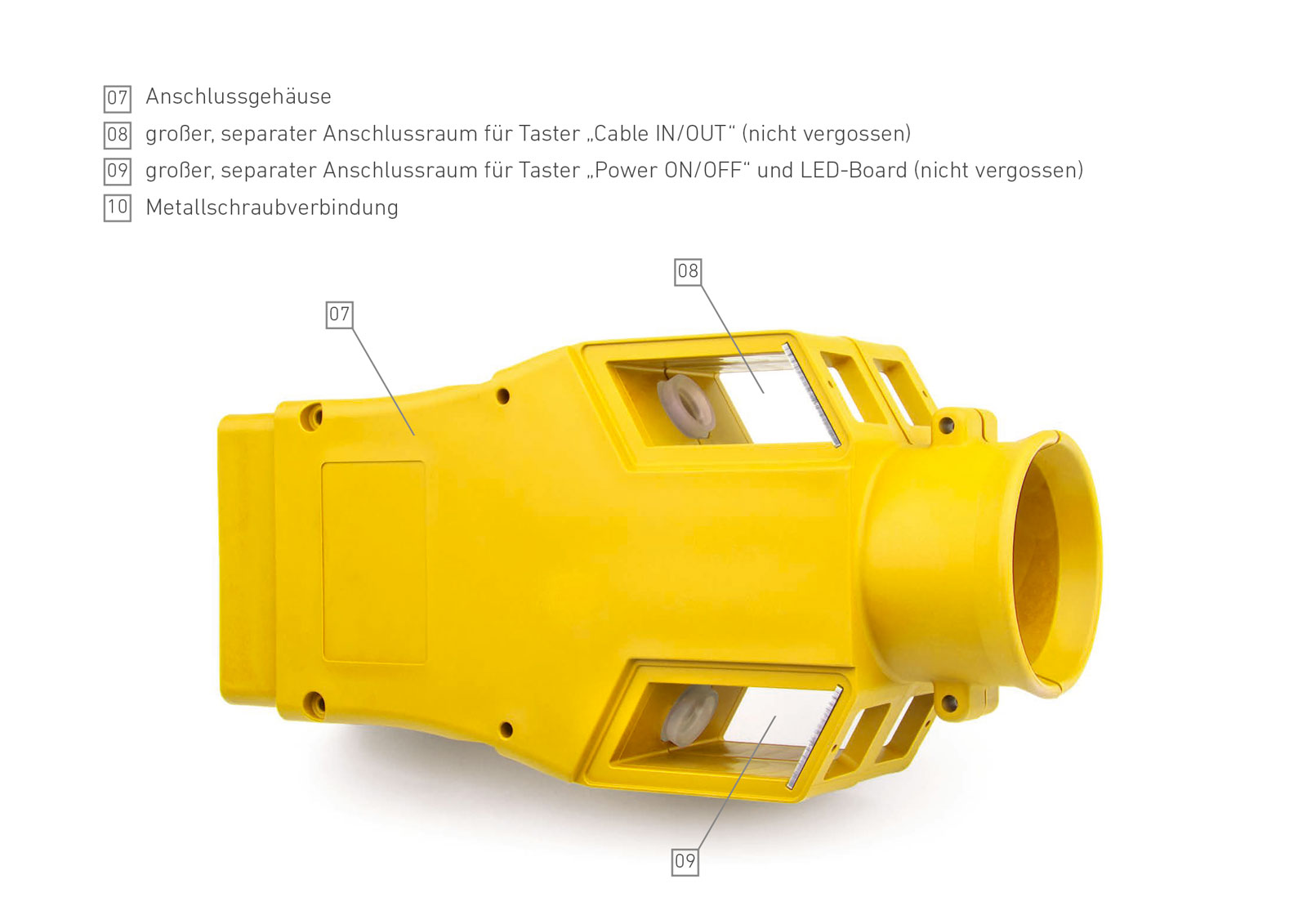

MONTAGE- UND WARTUNGSFREUNDLICH

  • extrem schnelle Austauschbarkeit der Verschleißteile (Nase, Verschleißschutz...)
  • zweiteilig ausgeführte Kontakte - Vorderteil ganz einfach auswechselbar
  • extra großer Anschlussraum zum Montieren der Lastadern vor dem Vergießen
  • Vergussmasse im Lieferumfang enthalten
  • separierte Anschlussräume zur Wartung und Austausch der Taster und LEDs

BENUTZERFREUNDLICH

  • gut sichtbare LED-Statusanzeige (Power ON, 28V DC Steuerspannung, Pilotkontaktierung)
  • Temperatursensor in Leistungskontakten als Schutz vor Überhitzung (optional)
  • ausgelegt für alle gängigen 400Hz Kabel


HOCHWERTIGSTE MATERIALIEN

  • abrasionsfeste und chemisch beständige Materialien
  • höchste mechanische, thermische und chemische Eigenschaften
  • versilberte Kontakte aus hochwertigem CuTeP für optimale Leitfähigkeit und extreme Korrosionsbeständigkeitrobuste
  • Verbindungstechnik – alle Schraubverbindungen ausgeführt in Metall gegen Metall



Tabelle
Zeichnung



 alt=
Zeichnung



 alt=
Zeichnung

FARBVARIANTEN

in 3 Farben lieferbar:

Variation
Zeichnung

TECHNISCHE DATEN

  • Nennspannung: 115/200V, 400Hz
  • Spannungsfestigkeit: 4kV
  • 90% Mikroschalter
  • Schutzart: IP66 für unvergossenenen Anschlussraum der Bedienelemente
  • Steck- und Abzugskräfte lt. ISO 461-1
  • Gewicht: 3,5kg in vergossenem Zustand
  • Geprüft lt. ISO 461-1
  • Abmessungen lt. ISO 461-2

FLÜSSIGKEITSBESTÄNDIGKEIT AN FOLGENDEN FLÜSSIGKEITEN GEPRÜFT

  • Treibstoff
    • Flugzeugbenzin "Jet A"
  • Hydraulikflüssigkeiten
    • Flüssigkeit: Phosphat basierend auf Ester (synthetisch)
    • Skydrol (Typ-IV-Flüssigkeit)
  • Lösungsmittel und Reinigungsflüssigkeit
    • Reiniger für Innenräume, alkalisch
  • Enteisungsflüssigkeiten
    • Ethylen Glykol
    • Propylen Glykol
    • Aviform L50

PC ELECTRIC GMBH Das Potenzial einer ganzen Unternehmensgruppe

PCE ist eines der weltweit führenden Unternehmen im Bereich der Entwicklung und Produktion von Industriesteckvorrichtungen. Die Basis für diesen Erfolg ist ebenso breit wie robust. Mehr als 650 erstklassig ausgebildete Mitarbeiter haben mit ihrem ganzen Engagement ein außergewöhnlich hohes Qualitäts- und Innovationsniveau etabliert.

Diese systemische Unternehmensorganisation hält für uns wertvolles Potenzial bereit: Unsere Produkte, unsere Fertigung und unser Service profitieren von den Synergieeffekten. Ihr Vorteil: Sie kommen mit unserer Anschlusstechnik in den Genuss von der Leistungsfähigkeit und dem Know-how einer ganzen Unternehmensgruppe.

Dürfen wir Ihnen Ihre Planung erleichtern?

Gerne betreuen wir Sie persönlich und kümmern uns um Ihre Beratung, Ihre Fragen, die Kostenkalkulationen und versorgen Sie mit allen Informationen, die Sie sich wünschen.

Florian Götz

Meine direkte Durchwahl:  +49 (0) 7971 252-456
Meine persönliche E-Mail: Florian.Goetz@merz-elektro.de

Kontaktieren Sie uns!
